一、非金属柔性补偿器特点
　　纤维补偿器的主要特点有以下几个方面：
　　1、补偿热膨胀：可补偿多方向，大大优于只能单式补偿的金属补偿器。
　　2、补偿安装误差，由于管道连接过程中，系统误差在所难免，纤维补偿器较好的消除安装误差。
　　3、消志隔震：纤维织物、保温棉本身具有吸声、隔震动传递的功能，能有效地减少锅炉、风机等系统的噪声和震动。
　　4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动。
　　5、良好的耐高温、耐腐蚀性；选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
　　6、密封性好；有比较完善的生产装配系统，纤维补偿器可保证无泄漏。
　　7、体轻、结构简单、安装维修方便。
　　8、价格低于金属补偿器、质量优于进口产品。价格是进口产品的1/2~1/5。
二、型号示例
　　连接形式法兰连接注“F”， 接管连接注：“J”。 产品总长L（mm） 公称通径（mm） 温度等级（°C）
　　例：
　　（1）FXDA4500×4000F400表示方形非金属补偿器，长期工作≤100°C，内壁为4500×4000mm，法兰连接产品长度400mm。
　　（2）YXDB800F250表示圆形非金属补偿器，长期工作≤200°C，内径为DN800mm，法兰连接补偿器长度250mm。
1、型式及代号

一、非金属柔性补偿器特点
　　纤维补偿器的主要特点有以下几个方面：
　　1、补偿热膨胀：可补偿多方向，大大优于只能单式补偿的金属补偿器。
　　2、补偿安装误差，由于管道连接过程中，系统误差在所难免，纤维补偿器较好的消除安装误差。
　　3、消志隔震：纤维织物、保温棉本身具有吸声、隔震动传递的功能，能有效地减少锅炉、风机等系统的噪声和震动。
　　4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动。
　　5、良好的耐高温、耐腐蚀性；选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
　　6、密封性好；有比较完善的生产装配系统，纤维补偿器可保证无泄漏。
　　7、体轻、结构简单、安装维修方便。
　　8、价格低于金属补偿器、质量优于进口产品。价格是进口产品的1/2~1/5。
二、型号示例
　　连接形式法兰连接注“F”， 接管连接注：“J”。 产品总长L（mm） 公称通径（mm） 温度等级（°C）
　　例：
　　（1）FXDA4500×4000F400表示方形非金属补偿器，长期工作≤100°C，内壁为4500×4000mm，法兰连接产品长度400mm。
　　（2）YXDB800F250表示圆形非金属补偿器，长期工作≤200°C，内径为DN800mm，法兰连接补偿器长度250mm。
1、型式及代号一、非金属柔性补偿器特点
　　纤维补偿器的主要特点有以下几个方面：
　　1、补偿热膨胀：可补偿多方向，大大优于只能单式补偿的金属补偿器。
　　2、补偿安装误差，由于管道连接过程中，系统误差在所难免，纤维补偿器较好的消除安装误差。
　　3、消志隔震：纤维织物、保温棉本身具有吸声、隔震动传递的功能，能有效地减少锅炉、风机等系统的噪声和震动。
　　4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动。
　　5、良好的耐高温、耐腐蚀性；选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
　　6、密封性好；有比较完善的生产装配系统，纤维补偿器可保证无泄漏。
　　7、体轻、结构简单、安装维修方便。
　　8、价格低于金属补偿器、质量优于进口产品。价格是进口产品的1/2~1/5。
二、型号示例
　　连接形式法兰连接注“F”， 接管连接注：“J”。 产品总长L（mm） 公称通径（mm） 温度等级（°C）
　　例：
　　（1）FXDA4500×4000F400表示方形非金属补偿器，长期工作≤100°C，内壁为4500×4000mm，法兰连接产品长度400mm。
　　（2）YXDB800F250表示圆形非金属补偿器，长期工作≤200°C，内径为DN800mm，法兰连接补偿器长度250mm。

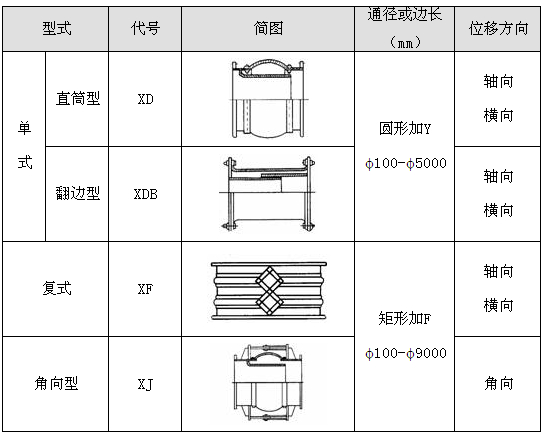

1、型式及代号

2、温度等级：

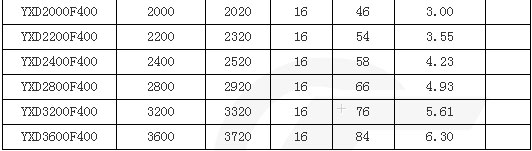

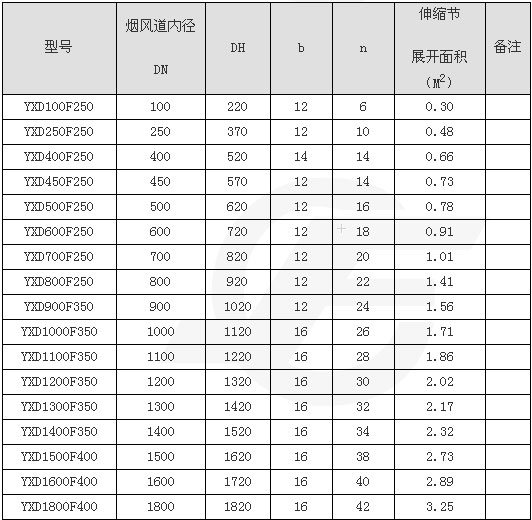

五、圆形法兰接口补偿器连接尺寸：

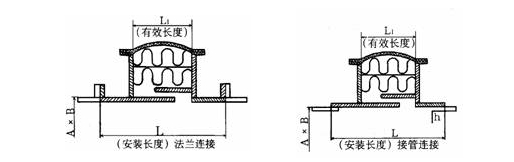

六、柔性位移补偿器安装说明：
　　①防磨套  ②防尘套  ③伸缩体  ④安装螺栓  ⑤扁钢法兰
　　1、补偿器的安装应在冷态进行，安装误差：
    a、烟风道两接口法兰中心线应保持在同一轴心线上，同轴度误差为±5mm；
    b、扭转角度偏差不大于10°；
    c、上下或左右的偏移角度±0.1°；
    d、补偿器伸缩节安装长度应为L±5mm。
　　2、补偿器展开截面<1m2时，与配套附件整体组装出厂；
　　　　补偿器有效截面>1m2时，分体装出厂，在用户现场焊接组装；
　　3、补偿器安装完工后，应拆去安装螺栓。
　　4、防止重物冲击和金属锐角刺破伸缩体圈带。

七、柔性位移补偿器的用途举例：

八、订货须知：

    1、用户必须说明所订纤维补偿器的型号、连接方式、连接尺寸、自由安装长度，形状（圆形、矩形、圆锥形等）。
    2、用户必须说明产品的使用工况条件，如长度、工作温度、压力、补偿器位移量，流通介质、粉尘、酸碱气体等技术参数。
    3、用户确定订货数量、交货方式、交货地点、对包装方式有特殊要求的请注明。
    4、对特殊规格的产品可进行重新设计，代用户制作。
    5、为了方便用户、凡与柔伸缩体配套用的金属法兰圈、金属防磨套、玻璃纤维防尘套等可同时订货，以便配套供应。

<td width="39" style="b

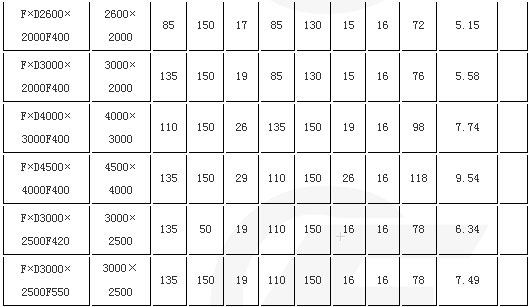

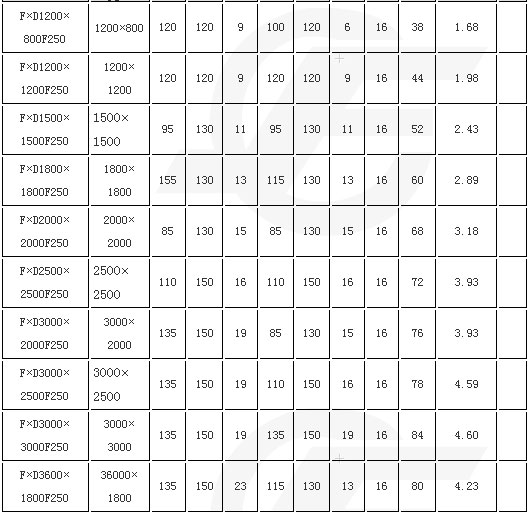

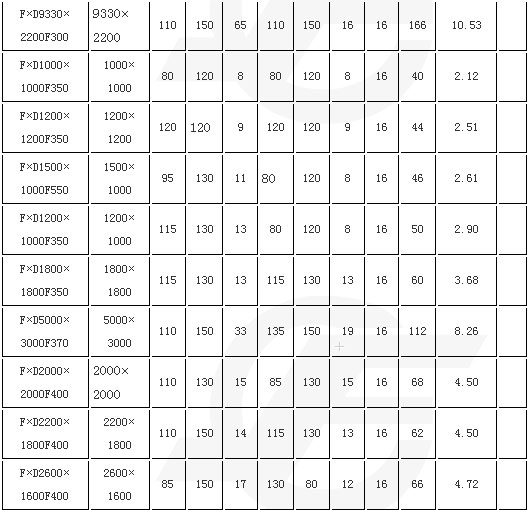

型   号	烟风道内径 DN1* A×B （长×宽）	tA	t1	nA	tB	t2	nB	d	n	伸缩节 展开面积（m2）	备注
F×D400×200F250	400×200	40	110	4	50	110	2	12	20	0.63
F×D500×300F250	500×300	90	110	4	45	110	3	12	22	0.78
F×D400×400F250	600×400	85	110	5	40	110	4	12	26	0.93
F×D400×500F250	800×500	上一篇：没有了; 下一篇：非金属补偿器 LINKS 常见电力科技 常见电力科技 扫一扫了解更多 江苏远盛机械有限公司 电话：0523-88359989 传真：0523-88587080 地址：江苏省泰州市姜堰区娄庄镇工业集中区内 E-mail：jsydjx@jsydjx.com 热门产品 波纹管补偿器系列金属软管系列全自动滤水器冷却器 CopyRight © 2023 江苏远盛机械有限公司 All Rights Reserved 苏ICP备06049033号-1 0523-88359989
